鐵水罐、魚雷罐和鋼包主體均由外殼及內部耐火材料組成，經受一千多度高溫的鐵水或鋼水沖刷以及高溫侵蝕，內部耐火材料每次使用完之后都會存在一定程度的磨損和脫落。若無法及時發現內壁薄弱區域，當再次受鐵或者受鋼時，容易直接融穿耐火材料，致使外部鋼板直接暴露在高溫液體中而被溶蝕，發生穿爐事件，造成生命財產損失。

因此在鐵水罐、魚雷罐和鋼包等重點區域建設1套紅外溫度在線診斷系統是冶金行業目前迫切需要的。

1 系統功能特點
對鐵水罐、魚雷罐、鋼包關鍵點位進行全面、精準的非接觸式測溫，設備安裝、運行過程以及施工不影響生產的正常運行。
設備具有防塵、耐高低溫及防爆特性，能夠在-20℃~+60℃范圍內正常穩定運行，可根據現場不同環境搭配不同防護等級護罩，變更靈活。
風險預警與火災報警：對監測點位進行實時全景溫度監控，系統需具備高靈敏度特點，可對高溫區域實現快速報警和精準定位。
所有采集點視頻圖像可全程錄像存儲，并支持歷史查詢。
設備可穩定運行，高粉塵區域采用風冷護罩，連通現場氮氣供應管道，在對設備進行降溫的同時也可對設備內粉塵及時清除，減少整機設備的日常維護。
電源供給在全天候的環境下，保證系統不間斷供電。

2 紅外熱成像設備安裝

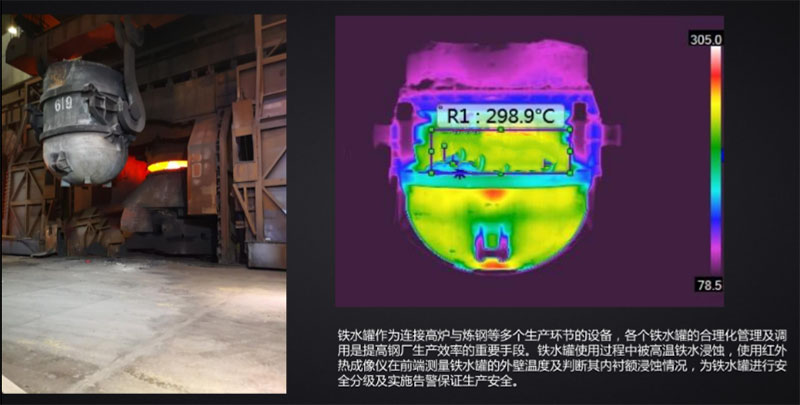

系統由4臺紅外熱成像儀組成，當鋼包運行到熱修工位（天車中間位置）時，其中3臺熱像儀在水平方向全方位監測包壁溫度，第4臺熱像儀在下方監測包底溫度，從而實現鋼包的立體化監測。

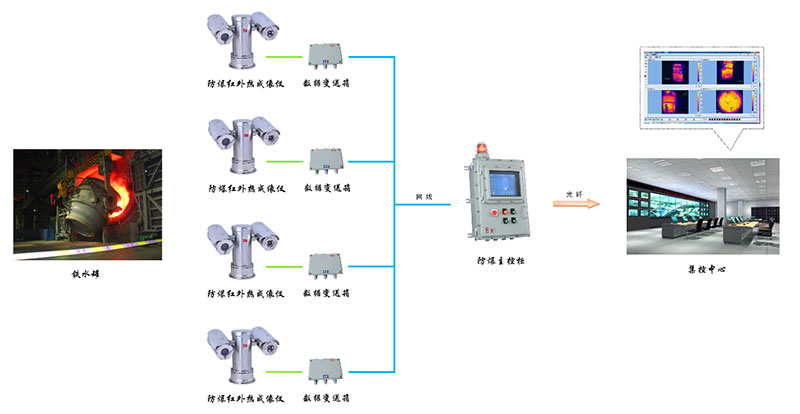

紅外熱像儀設備通過網線和485線將數據匯總至現場主控柜的光端機，然后通過光纖將現場數據傳輸到后臺監控中心，實現對現場的遠程監測和控制。
